Empfänger

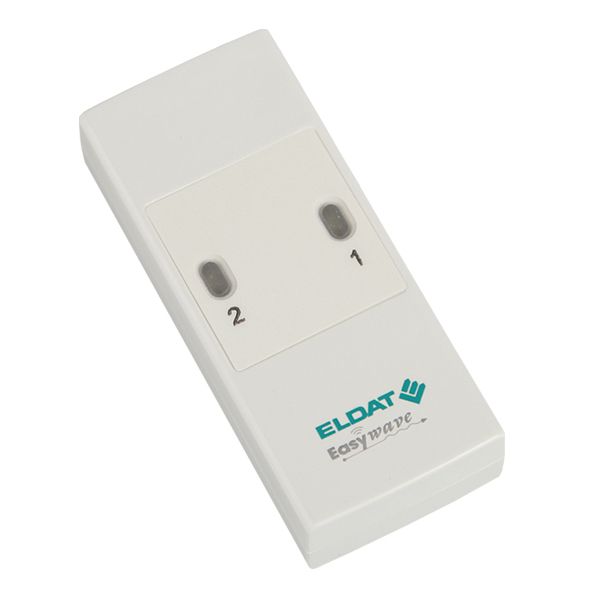

Der Mini-Empfänger kann in einem Spannungsbereich von 12-24 V DC betrieben werden.
Es stehen vier Betriebsarten zur Verfügung und es können zwei potenzialfreie Relaisausgänge geschaltet werden.
In der Betriebsart "Rollo-/Jalousie-Motorsteuerung" schalten die Relais automatisch ab.
Der Mini-Empfänger kann bis zu 32 verschiedene Sendecodes speichern.
Technische Daten

Codierung
Frequenz
Kanäle
Reichweitetypisch
Spannungsversorgung
Betriebsarten
Ausgänge

Schutzart

Betriebstemperatur
Abmessungen

Werkscodierung mit Easywave-Telegramm, bis 32 verschieden Sendecodes
868,30 MHz
1
typisch 150 m bei guten Freifeldbedingungen
12-24VDC
Totmann (max. 36 Sekunden)
Rollo-/Jalousie-Motorsteuerung
EIN/AUS
Impuls (1 Sekunde)
2 potenzialfreie Relaiskontakte (Wechsler)
Max. Kontaktbelastung   AC: 24 V / 1 A / 24 VA    DC: 30 V / 1 A / 30 W
IP 20
Betriebstemperatur-20 °C bis +60 °C
63 x 35 x 70 mm

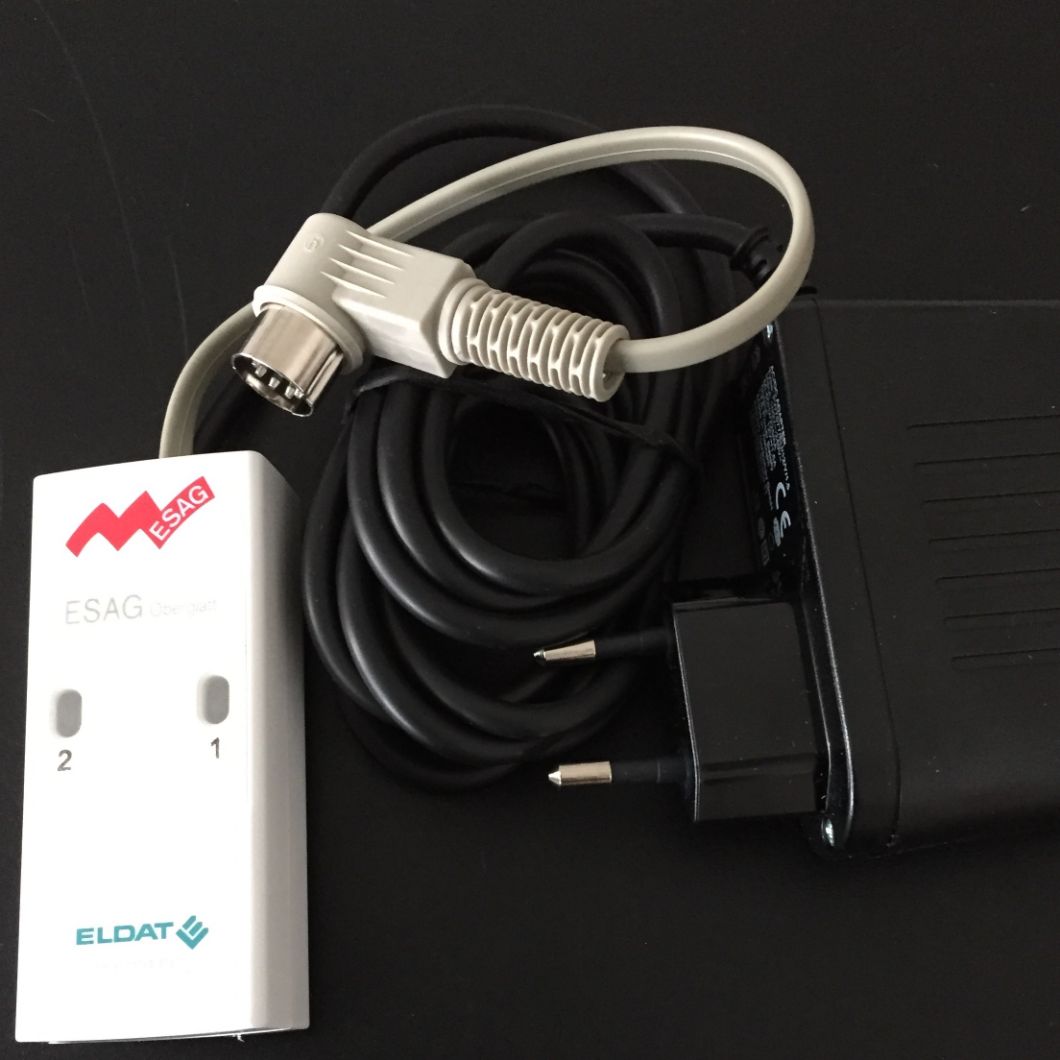

Anschluss an die Rufanlage Hospicall und Ackermann
(neue Generationen)

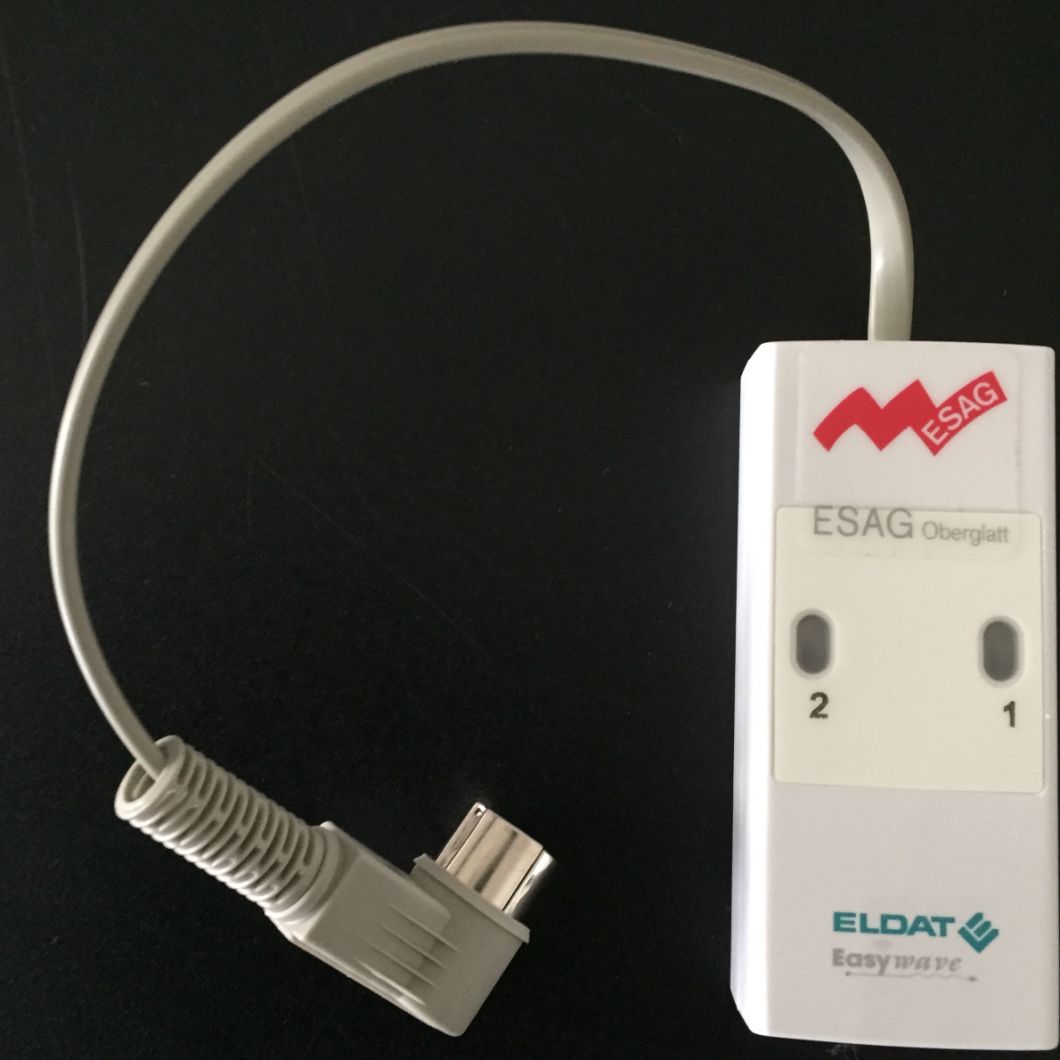

Anschluss an die Rufanlage Hospicall und Ackermann
(alte und neue Generationen)

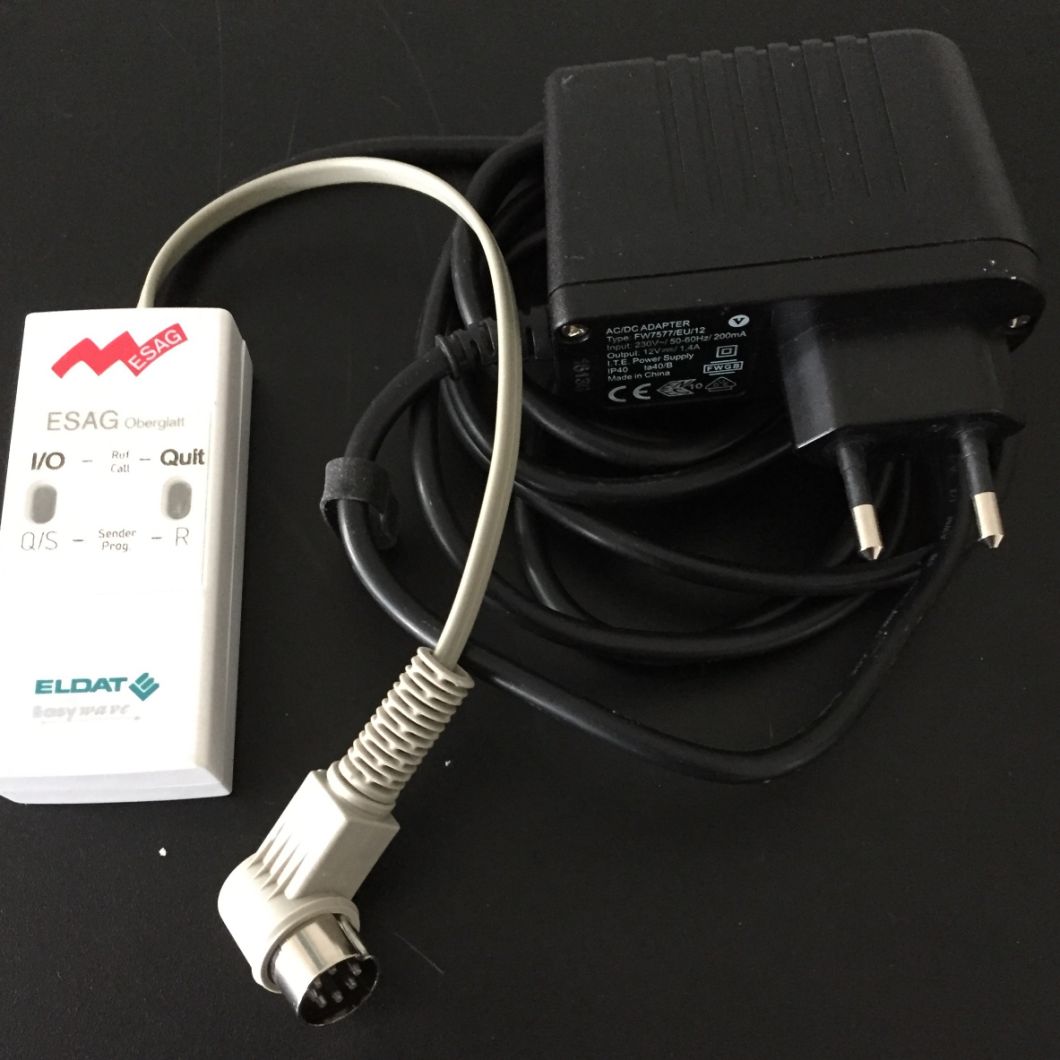

Anschluss an die Rufanlage Hospicall und Ackermann mit Quittierung
(Alte und neue Generationen)

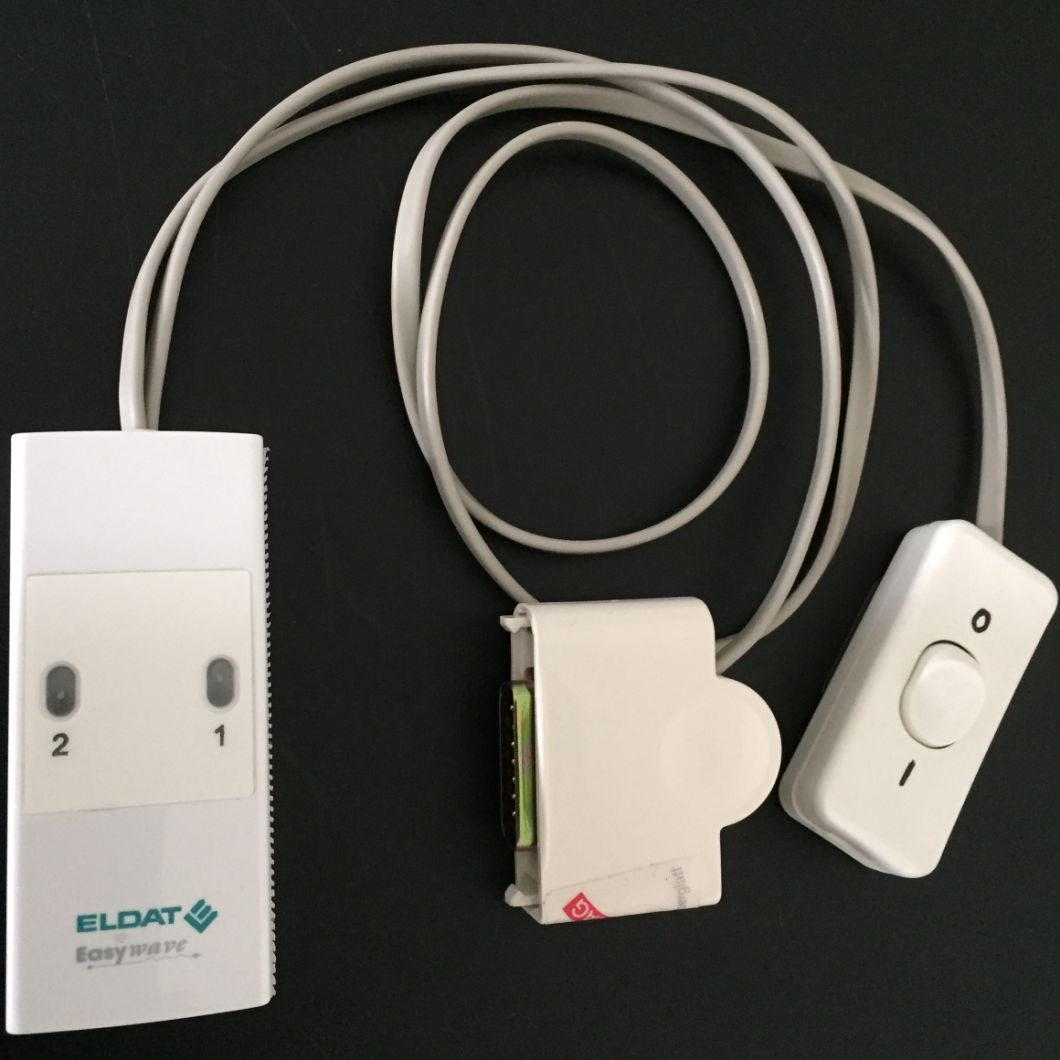

Anschluss an die Rufanlage Tyco mit oder ohne Ausschalter

Steckdosen-Gong

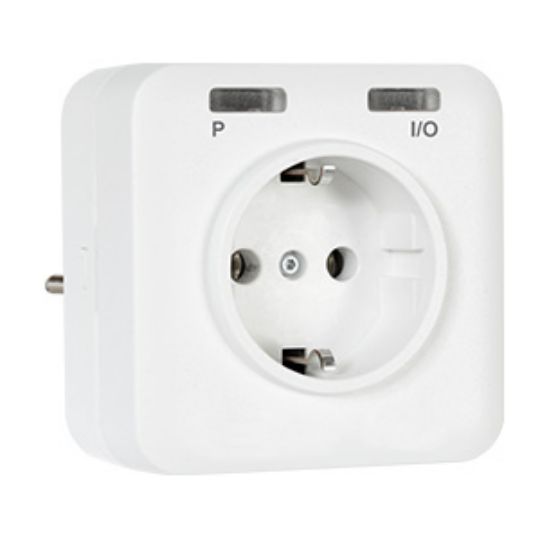

Steckdosen-Empfänger EIN/AUS
Der bidirektionale Steckdosen-Empfänger RCP20 wird einfach zwischen Steckdose und zu schaltendem Gerät gesteckt.

Nach erfolgter Programmierung von bis zu 32 Easywave-Sendern, kann das angeschlossene Gerät beliebig ein- und ausgeschaltet werden. Wahlweise ist die Bedienung auch über eine Taste am Empfänger möglich.

Energieeffizient:
Der RCP20 verbraucht lediglich 0,4 W
im "Stand-by"-Betrieb.

Codierung
Frequenz
Kanäle
Spannungsversorgung
Leistungsaufnahme
Ausgänge
Max. Kontaktbelastung
Betriebstemperatur
Abmessungen
Farben

Easywave Bis zu 32 Sender können eingelernt werden.
868,30 MHz
1
230 V AC
0,4 W Stand by | 0,8 W Relais geschaltet (ohne Last)
1x Schutzkontakt-Stecker (D/A/NL/S/N)
Netzspannung: 16 A / 230 V AC
-20 °C bis +35 °C
71,4 x 71,4 x 75.5 mm
weiss ähnlich RAL 9003

Achtung: Schweizer Adapter gleich mitbestellen!

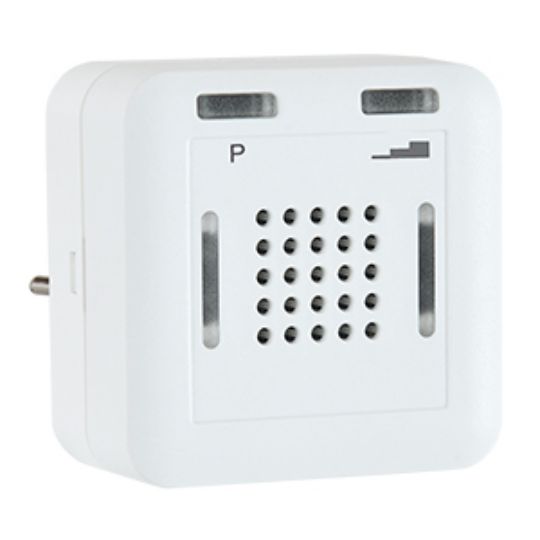

Steckdosen-Funkgong

Der Steckdosen-Funkgong RCP24 dient der optischen und akustischen Signalisierung.

Wird das Signal eines eingelernten Easywave-Funksenders erkannt, wird der programmierte Rufton abgespielt. Die Ruftonlänge kann vom Anwender im Bereich von ca. einer Sekunde bis eine Minute eingestellt werden.

Es können 32 Sender eingelernt werden, wobei jedem Sender einer von 12 Ruftönen zugeordnet wird.
Die Lautstärke ist in drei Stufen einstellbar und gilt, wie auch die Ruftonlänge, für alle eingelernten Sender. Ein LED-Blitzlicht kann optional zugeschaltet werden.

Darüber hinaus können Unterspannungstelegramme kompatibler Funksender ausgewertet werden.

Technische Daten:

Codierung
Frequenz
Kanäle
Ruftöne
Spannungsversorgung
Leistungsaufnahme
Lautstärke
Max. Kontaktbelastung
Betriebstemperatur
Abmessungen
Farben

Easywave Bis zu 32 Sender können eingelernt werden.
868,30 MHz
1
12
230 V AC, 50 Hz (Schutzkontakt-Stecker)
0,2 W Stand by
Im Abstand von 30 cm: 80 dB (leise)| 85 dB (mittel) | 90 dB (laut)
Netzspannung: 16 A / 230 V AC
-20 °C bis +35 °C
71,4 x 71,4 x 75.5 mm
weiss ähnlich RAL 9003

Achtung: Schweizer Adapter gleich mitbestellen!

Steckdosen-Funkgong mit Quittierung

Der Steckdosen-Rufmelder RCP25 dient der optischen und akustischen Signalisierung von Personenrufen. Wird das Signal eines eingelernten Easywave-Funksenders erkannt, ertönt der programmierte Rufton. Die Rufmeldung wiederholt sich dabei zyklisch und wird solange ausgeführt, bis eine Quittierung durch einen separaten Sender oder eine Taste am Rufmelder erfolgt.

Die Lautstärke ist in drei Stufen einstellbar und gilt für alle eingelernten Sender. Ein LED-Blitzlicht kann optional zugeschaltet werden.

Darüber hinaus können Unterspannungs-telegramme kompatibler Funksender ausgewertet werden.Technische Daten:

Codierung
Frequenz
Kanäle
Ruftöne
Spannungsversorgung
Leistungsaufnahme
Lautstärke
Max. Kontaktbelastung
Betriebstemperatur
Abmessungen
Farben

Easywave 32 Rufsender und 32 Quittungssender können eingelernt werden.
868,30 MHz
1
12
230 V AC, 50 Hz (Schutzkontakt-Stecker)
0,2 W Stand by
Im Abstand von 30 cm: 80 dB (leise)| 85 dB (mittel) | 90 dB (laut)
Netzspannung: 16 A / 230 V AC
-20 °C bis +35 °C
71,4 x 71,4 x 75.5 mm
weiss ähnlich RAL 9003

Steckdosen-Repeater

Der Steckdosen-Repeater RXP03 empfängt alle Funktelegramme von Easywave-Sendern und gibt sie mit einer Verzögerung von ca. 0,3 Sekunden weiter. So lässt sich die maximale Reichweite eines Funksenders nahezu verdoppeln.
Alternativ besteht die Möglichkeit, bis zu 16 Telegramme in den Repeater einzulernen. Wurden Telegramme eingelernt, so werden im Anschluss auch nur diese erneut ausgesendet.

Technische Daten

Codierung
Frequenz
Sendeverzögerung
Reichweitetypisch
Spannungsversorgung
Leistungsaufnahme
Ausgänge
Max. Kontaktbelastung
Betriebstemperatur
Abmessungen
Gewicht
Farben

Easywave Bis zu 16 Sender können eingelernt werden.
868,30 MHz
300 ms
typisch 150 m bei guten Freifeldbedingungen
230 V AC
0,7 W Stand by
Netzausgang: landesspezifisches Steckersystem
Netzspannung (nicht schaltbar): 10 A / 230 V AC
-20 °C bis +60 °C
50 x 120 x 75 mm
47 g (inklusive Batterie)
weiss ähnlich RAL 9003
