Empfänger

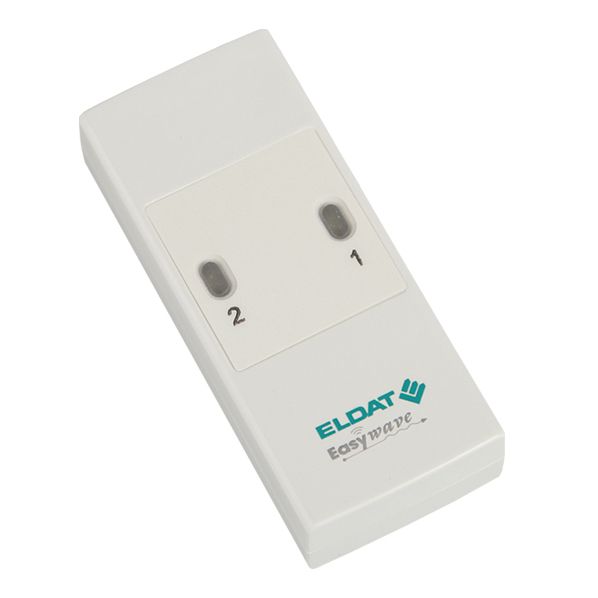

Der Mini-Empfänger kann in einem Spannungsbereich von 12-24 V DC betrieben werden.

Es stehen vier Betriebsarten zur Verfügung und es können zwei potenzialfreie Relaisausgänge geschaltet werden.

In der Betriebsart "Rollo-/Jalousie-Motorsteuerung" schalten die Relais automatisch ab.

Der Mini-Empfänger kann bis zu 32 verschiedene Sendecodes speichern.

Technische Daten

Codierung

Frequenz

Kanäle

Reichweitetypisch

Spannungsversorgung

Betriebsarten

Ausgänge

Schutzart

Betriebstemperatur

Abmessungen

Werkscodierung mit Easywave-Telegramm, bis 32 verschieden Sendecodes

868,30 MHz

typisch 150 m bei guten Freifeldbedingungen

12-24VDC

Totmann (max. 36 Sekunden)

Rollo-/Jalousie-Motorsteuerung

EIN/AUS

Impuls (1 Sekunde)

2 potenzialfreie Relaiskontakte (Wechsler)

Max. Kontaktbelastung AC: 24 V / 1 A / 24 VA DC: 30 V / 1 A / 30 W

IP 20

Betriebstemperatur-20 °C bis +60 °C

63 x 35 x 70 mm

Rufempfänger in X verschiedenen Ausführungen:

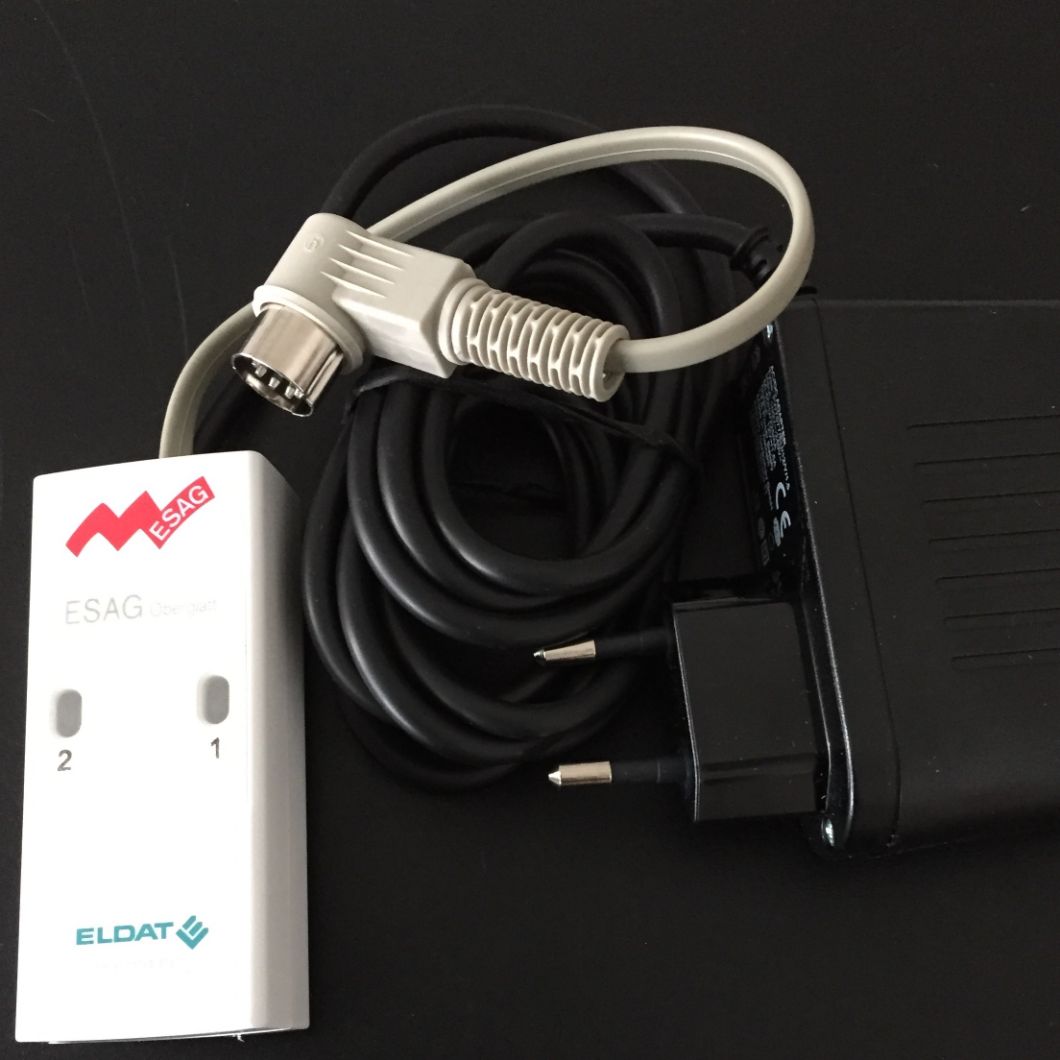

Anschluss an die Rufanlage Hospicall und Ackermann

(neue Generationen)

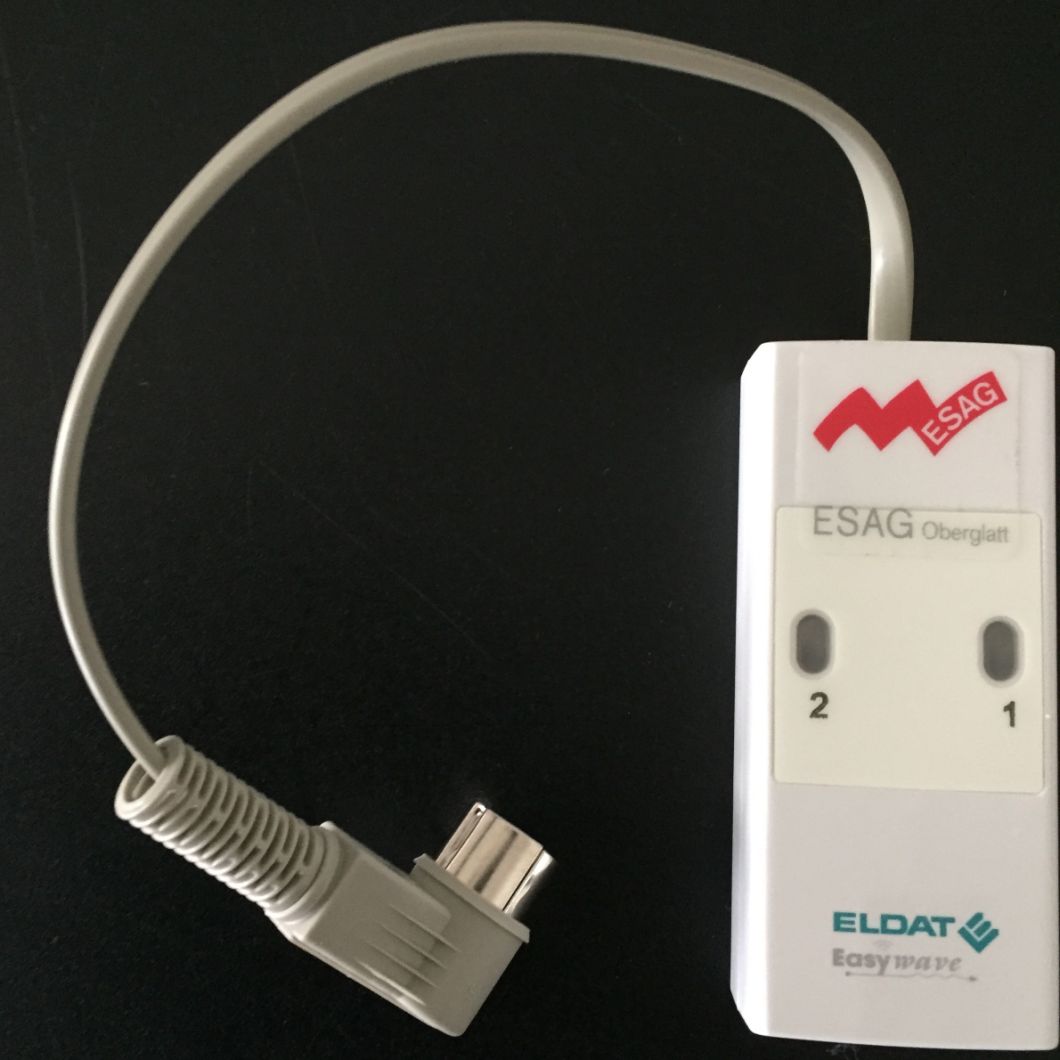

Anschluss an die Rufanlage Hospicall und Ackermann

(alte und neue Generationen)

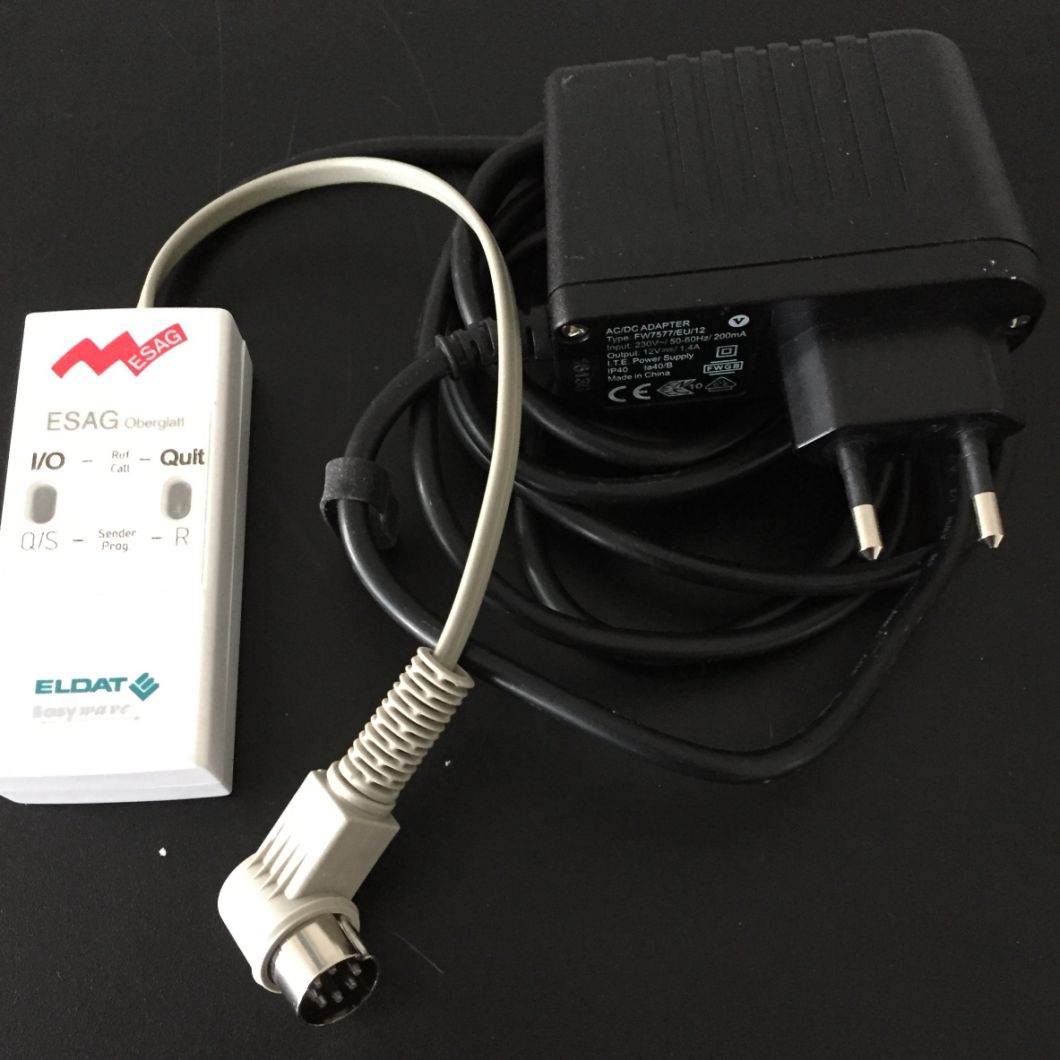

Anschluss an die Rufanlage Hospicall und Ackermann mit Quittierung

(Alte und neue Generationen)

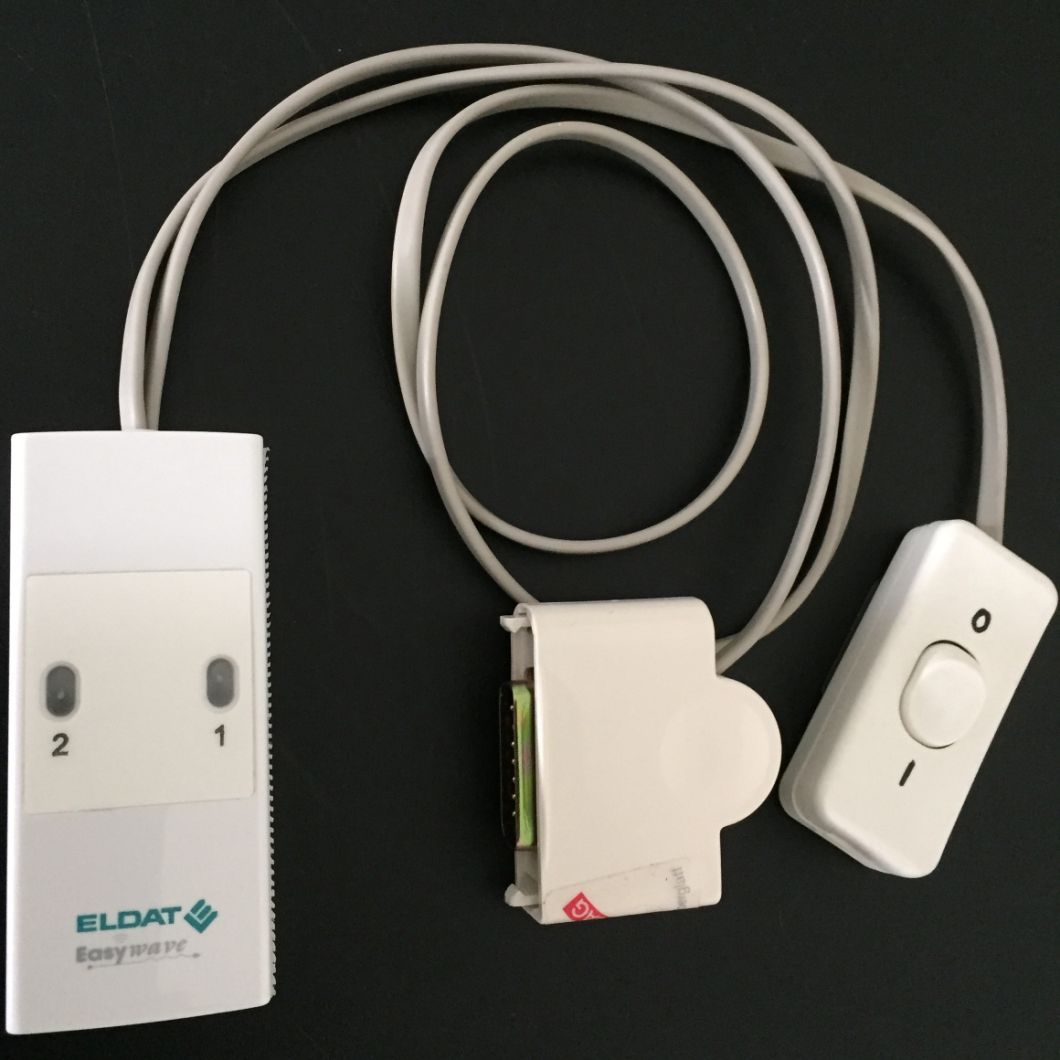

Anschluss an die Rufanlage Tyco mit oder ohne Ausschalter

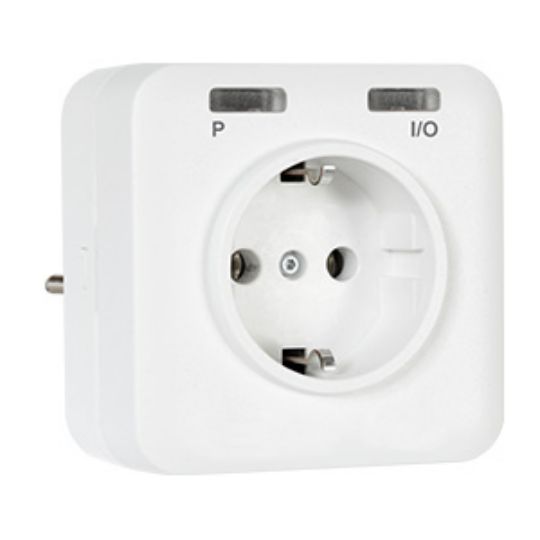

Steckdosen-Repeater

Der Steckdosen-Repeater RXP03 empfängt alle Funktelegramme von Easywave-Sendern und gibt sie mit einer Verzögerung von ca. 0,3 Sekunden weiter. So lässt sich die maximale Reichweite eines Funksenders nahezu verdoppeln.

Alternativ besteht die Möglichkeit, bis zu 16 Telegramme in den Repeater einzulernen. Wurden Telegramme eingelernt, so werden im Anschluss auch nur diese erneut ausgesendet.

Technische Daten

Codierung

Frequenz

Sendeverzögerung

Reichweitetypisch

Spannungsversorgung

Leistungsaufnahme

Ausgänge

Max. Kontaktbelastung

Betriebstemperatur

Abmessungen

Gewicht

Farben

Easywave Bis zu 16 Sender können eingelernt werden.

868,30 MHz

300 ms

typisch 150 m bei guten Freifeldbedingungen

230 V AC

0,7 W Stand by

Netzausgang: landesspezifisches Steckersystem

Netzspannung (nicht schaltbar): 10 A / 230 V AC

-20 °C bis +60 °C

50 x 120 x 75 mm

47 g (inklusive Batterie)

weiss ähnlich RAL 9003
